RFID маркировка подземных коммуникаций облегчает ее поиск
13.11.2016

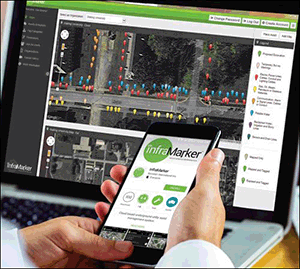

По материалам RFIDJournal.com RFID и ГИС - не только легкий поиск, но и предотвращение аварийных ситуаций Компания Bravo Environmental разместила под землей приблизительно 100 меток InfraMarker, чтобы облегчить идентификацию подземной инфраструктуры и выполненных работ Компания по обслуживанию подземных коммуникаций Bravo Environmental, распjложенная в Сиэтле (штат Вашингтон), разместила радиочастотные метки во всех местах доступа к подземным коммуникациям для того, чтобы автоматизировать получение и хранение информации о составе коммуникаций и производимых здесь работах, а также облегчить обнаружение подземной инфраструктуры. Компания использует решение для управления основными средствами InfraMarker, разработанное компанией Berntsen, состоящее из RFID меток, приложения под iOS- и Android, а также геоинформационной системы (ГИС) AmigoCloud. Bravo Environmental работает с ассенизаторами для очистки канализационных труб и ливневых отстойников, а также обеспечивает раскопку с целью поиска подземных трубопроводов в другой инфраструктуры в соответствии со строительными планами. Такая деятельность, называемая Subsurface Utility Engineering (SUE), обычно осуществляется перед началом строительства дороги или рытьем котлована, когда необходимо избежать повреждения существующих трубопроводов, кабелей и другого имущества, находящегося под землей. В мае 2016 года, Bravo установила порядка 50 меток InfraMarker недалеко от автомагистрали Interstate 90 в Белвью, штат Вашингтон. Каждая метка содержит EPC Gen 2 UHF RFID транспондер, а также магнит, обнаруживаемый с помощью магнитного локатора. «Мы обнаружили, что маркеры могут легко считываться RFID ридером или определяться магнитным локатором, - говорит Кемп Гарсия, менеджер проектов компании Bravo Environmental. – и сейчас устанавливаем эти маркеры во всех местах, где проводятся земляные работы». Процесс раскопки при выполнении SUE состоит из оценки площади, на которой планируются работы, с помощью рабочих, которые визуально осматривают место и ищут люки или другие признаки наличия подземных коммуникаций, а затем выполняют раскопки для поиска горизонтально и вертикально расположенной инфраструктуры, такой как газовые трубы, водопровод или электрический кабель. До того, как Bravo Environmental начала использовать систему InfraMarker, ее сотрудники вручную записывали расположение элементов подземной инфраструктуры, делали фото и отправляли эти данные в офис, где эта информация должным образом оформлялась и предоставлялась клиенту. «Наша история, - говорит Гарсия, - это путешествие по кругу электронных таблиц, в которые записывались размер, глубина и тип коммуникации, которые находились в том или ином месте. Однако, этот процесс был медленным и не исключал ошибок». Гарсия рассказывает, что в течение долгих лет он искал автоматизированное решение, которое позволяло бы точно определять, где находятся подземные коммуникации, и помогало бы легко ее найти. «Хотя есть и другие RFID-решения для такого применения, - отмечает Гарсия, - некоторые клиенты, такие как инженеры, технические службы или подрядчики, говорят о том, что у них не всегда бывает под рукой RFID-ридер, чтобы получить доступ к данным в полевых условиях». «Преимущества решения InfraMarker, - объясняет Гарсия, - в том, что оно использует две технологии: RFID и магнитную технологию. В случае отсутствия в нужный момент RFID-ридера, сотрудник может получить доступ к информации о местоположении, используя магнитный локатор, хотя такое устройство не позволяет определить идентификатор. Поэтому, если несколько маркеров находятся в непосредственной близости друг к другу, RFID является лучшим способом определить конкретно, что и где находится». «Мы сделали несколько различных маркеров: с меткой Omni-ID Dura 3000 RFID и с RFID транспондером Confidex, - говорит Ли Нельсон, директор по развитию бизнеса Berntsen. -«Система InfraMarker имеет двойное преимущество: рост производительности определения местоположения, благодаря сочетанию запатентованной магнитно-радиочастотной технологии меток и визуального подтверждения, а также возможности передавать данные в режиме реального времени, что ускоряет сбор данных и снижает ошибки, связанные с человеческим фактором». С помощью 1128 Bluetooth UHF RFID ридера компании Technology Solutions (UK) Ltd. (TSL) с гнездом для подключения смартфона, в котором установлено программное обеспечение InfraMarker, пользователь считывает метку. Приложение может использовать GPS телефона для записи долготы и широты местоположения маркера. Но так как GPS модуль телефона не такой точный, как в GPS устройствах, разработанных специально для промышленных целей, для более точного определения местоположения к ридеру можно через Bluetooth интерфейс подключить промышленное GPS устройство – такое, например, как Trimble R-1 с системой глобальной спутниковой навигации (Global Navigation Satellite System - GNSS). Когда рабочие компании Bravo выкапывают отверстия для поиска подземной инфраструктуры, они определяют, что в данном месте расположено и затем устанавливают на глубине 12 дюймов от поверхности земли метку InfraMarker. Персонал, работающий в поле, может пользоваться ручным RFID-ридером с подключенным к нему смартфоном для записи данных в метку маркера. Затем приложение InfraMarker, установленное на мобильное устройство с ОС iOS или Android, собирает ID-номера и другую информацию, записанную на метку, и передает ее в программное обеспечение AmigoCloud. Рабочие используют приложение для ввода описания места, вида найденных коммуникаций на этом месте (например, газовая труба), собственника, фотографии и видеокадров коммуникаций, других основных средств, расположенных в описываемом месте, а также информацию о состоянии этой инфраструктуры. Устройство передает ID-метку и соответствующие данные в программное обеспечение AmigoCloud, которое собирает эту информацию вместе. «Сотрудники могут легко ввести данные в систему, используя выпадающее меню приложение, - объясняет Гарсия. - Например, в случае обнаружения чего-либо под землей, работники могут следовать подсказкам, чтобы выбрать правильный тип коммуникации и добавить необходимое описание». «InfraMarker имеет очень простое выпадающее меню, чтобы минимизировать ошибки ввода и максимальное удобство», - говорит Майк Клонсински, исполнительный вице-президент Berntsen. После того, как данные со смартфона переданы в AmigoCloud, менеджмент Bravo Environmental может запустить программное обеспечение InfraMarker на персональном компьютере, чтобы сразу же увидеть эту информацию. Таким образом, говорит Гарсия, даже во время выполнения работ по прокладыванию коммуникаций, с помощью программного обеспечения управляющий персонал может видеть в режиме реального времени, как выполняются работы. «Решение обеспечивает ценные услуги для клиентов, - говорит Гарсия, - что является большим преимуществом. Собранные данные могут быть предоставлены третьим сторонам, таким как инжиниринговые компании, подрядчики или другие компании, которым, может быть, необходимо проложить подземные коммуникации, и Bravo Environmental может контролировать доступ к этим данным». «Более того, - говорит Клонсински, - третьи компании, которым может понадобиться задокументировать повреждения в случае аварии, могут воспользоваться технологией, чтобы сделать это. Если, к примеру, выполнение ими земляных работ повлечет за собой повреждение трубы, они могут зайти на вебсайт, адрес которого напечатан на InfraMarker метке, увидеть, что в этом месте размещено и сообщить о нанесении ущерба. Кроме того, метка на глубине 12 дюймов от поверхности земли служит визуальным маркером, предупреждающим тех, кто выполняет в данной местности земляные работы, что здесь есть подземные коммуникации. Цель - избежать несчастных случаев».
Bravo Environmental ожидает, что использование технологии позволит компании получить больше заказов и клиентов, так как Bravo имеет возможность автоматически обеспечивать данными о том, что его команды нашли в поле, или о работах, которые они здесь производили. К настоящему времени компания установила уже около 100 маркеров и имеет контракт, по которому должна установить еще 150 маркеров. Различные компании, которым необходимо исследование подземной инфраструктуры, протестировали и внедрили систему InfraMarker, говорит Нельсон. Отклик компаний, в которых производилось тестирование в сентябре 2016 года, позволил выпустить новую версию системы InfraMarker, которая обеспечивает более сильную поддержку ГИС, а также iOS версию, больше возможностей настройки и расширенный контроль доступа. Статья переведена и подготовлена к публикации ID Expert (www.idexpert.ru). Рейтинг статьи
